Тепловой насос Mitsubishi Heavy серии A2W

Наружные блоки

МОДЕЛЬ ПРОИЗВОДИТЕЛЬНОСТЬ, кВт ЦЕНА
холод тепло
 FDCW71VNX 7,1 8,0 2656 $
 FDCW100VNX 8,0 9,0 3107 $
 FDCW140VNX 16,5 16,5 4620 $

Внутренние блоки

 HMA100V1 5800 $
 HMA140V2 5800 $
 HMS140V1 4036 $
 HMS140V2 4036 $

Характеристики

  FDCW71VNX FDCW100VNX FDCW140VNX
Электропитание 260/50/3 230/50/1 400/50/3 230/50/1 400/50/3
Производительность охлаждения (Min-Ном-Max), кВт 7,1 8,0 16,5
Производительность обогрева (Min-Ном-Max), кВт 8,0 9,0 16,5
Внутренний блок HMA100M HMA100M HMS140V
Внешний блок FDTC71VNX FDCW100VNX FDCW140VNX
Теплопроизводительность / условие 1, кВт 8,0 (3,0-8,0) 9,0 (3,5-12,0) 16,5 (5,8-16,5)
Теплопроизводительность / условие 2, кВт 8,3 (2,0-8,3) 9,2 (3,5-10,5) 16,5 (4,2-17,2)
Холодопроизводительность / условие 1, кВт 7,1 (2,0-7,1) 8,0 (3,0-9,0)
Холодопроизводительность / условие 2, кВт 10,7 (2,7-10,7) 11,0 (3,3-12,0) 16,5 (5,2-16,5)
Диапазон температур (наружный воздух) / холод от -20 до +43 от -20 до +43 от -20 до +43
СОР / условие 1 3,33 3,60 3,31
СОР / условие 2 4,08 4,44 4,20
EER / условие 1 2,68 2,81
EER / условие 2 3,35 3,62 3,59
Обслуживаемая емкость бака 12 л/мин 270 270
Обслуживаемая емкость бака 16 л/мин 200 200
Диапазон температур (наружный воздух) / тепло от 15 до 43 от 15 до 43 от 15 до 43
Диапазон температур (вода) / холод 25-58 (65 со спиралью нагрева воды) 25-58 (65 со спиралью нагрева воды) 25-58 (65 со спиралью нагрева воды)
Диапазон температур (вода) / тепло 7-25 7-25 7-25
Максимальная длина трасс, м 30 12 30
Наружный блок / управление хладагентом EEV EEV EEV
Максимальных перепад высот, м 7 7 7
Внутренний блок / высота, мм 1760 (+20-50) 1760 (+20-50) 1004
Внутренний блок / ширина, мм 600 600 513
Внутренний блок / глубина, мм 650 650 360
Внутренний блок / вес без воды, кг 140 140 60
Внутренний блок / электронагреватели 9 кВт, 4 шага 9 кВт, 4 шага
Внутренний блок / общий объем, л 270 +/-5% 270 +/-5%
Внутренний блок / объем змеевика гор. воды, л 14 14
Внутренний блок / расширительный бак, л     18
Внутренний блок / трубопровод холодной воды, мм 22 22 28
Внутренний блок / трубопровод горячей воды, мм 22 22
Внутренний блок / подсоединения труб фланцевое + фитинги фланцевое + фитинги фланцевое + фитинги
Наружный блок / высота, мм 595 845 1300
Наружный блок / ширина, мм 780 (+67 с клапаном) 970 970
Наружный блок / глубина, мм 340 370 370
Наружный блок / вес, кг 60 74 105
Наружный блок / уровень шума, дБ(А) 64 64,5 71
Наружный блок / уровень звукового давления, дБ (А) 48 50 54
Наружный блок / расход воздуха, м³/мин 50 73 100
Наружный блок / тип компрессора роторный роторный роторный
Наружный блок / объем хладагента, кг(м) 2,55 (15) 2,9 (12) 4,0 (15)
Наружный блок / трубы хладагента, мм/дюйм газ: 15,88 (5/8")/ вода: 9,52 (3/8") газ: 15,88 (5/8")/ вода: 9,52 (3/8") газ: 15,88 (5/8")/ вода: 9,52 (3/8")
Наружный блок / присоединение труб вальцовка вальцовка вальцовка

Технические особенности

Тепловой насос A2W - современная система для обогрева или охлаждения помещения, а так же для производства горячей воды для санитарных нужд в небольших зданиях. Это безопасное и экономическое оборудование, с высоким коэффициентом энергоэффективности. При эксплуатации выбросы углекислого газа в атмосферу сведены до минимума. Во внутреннем баке интегрированы бойлер, спираль для нагрева воды, циркуляционный насос и система климат-контроля.

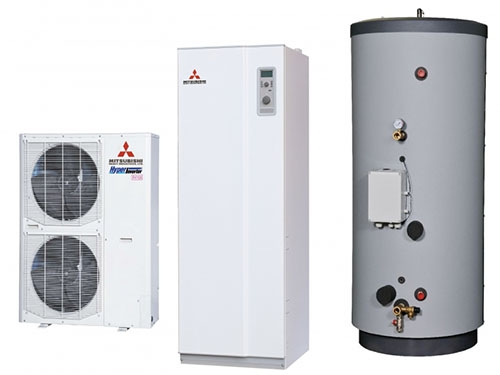

Модельный ряд бытовых тепловых насосов MHI состоит из трех инверторных наружных блоков (FDCW71, 100, 140VNX) номинальной теплопроизводительностью 8,0; 9,0 и 16,5 кВт соответственно, двух внутренних блоков (HMA100V, HMS140V) и трех типов баков - аккумуляторов (HT30, MT300 и МТ500), вместимостью 30, 300 и 500 л соответственно. Наружные блоки FDCW71 и FDCW100 комбинируются с внутренними HMA100V, при этом внутренние блоки уже имеют встроенный бак-аккумулятор объемом 270 л. Наружный блок FDCW140 комбинируется с внутренним HMS140V, который не имеет встроенного бака-аккумулятора и может быть дополнен одним из трех типов баков в зависимости от потребности в горячей воде для санитарных нужд. Таким образом, получается, что модельный ряд бытовых тепловых насосов производства MHI состоит из 5 моделей, при этом систему можно достаточно гибко конфигурировать в зависимости от потребностей заказчика.

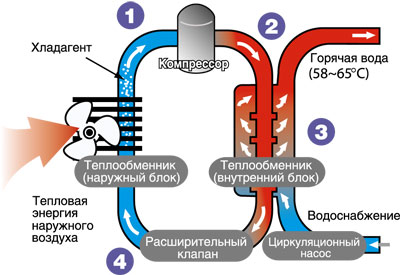

Принцип действия теплового насоса

Тепловой насос A2W - это система, способная обеспечивать отопление, горячее водоснабжение и охлаждение воздуха в зданиях. Принцип действия теплового насоса при работе на нагрев можно описать следующим образом:

  1. Наружный блок с помощью хладагента отбирает тепловую энергию из наружного воздуха (источник тепла). Хладагент поступает в компрессор, где после сжатия его температура увеличивается;
  2. Горячий хладагент (теперь в форме газа) поступает в теплообменник внутреннего блока фреон-вода;
  3. Хладагент передает тепло воде, которая затем переносит его к элементам климатической системы;
  1. Хладагент (снова в жидкой фазе) возвращается в наружный блок и цикл повторяется.

При работе на охлаждение этот процесс происходит в обратном порядке - хладагент отбирает тепло из воды, передает в наружный блок, а затем - в воздух. Внутренний блок, а затем - в воздух. Внутренний блок определяет когда необходимо включить наружный, анализируя показатели наружных датчиков. Если тепла требуется больше, чем может обеспечить наружный блок, внутренний блок подключает к работе дополнительный электрический нагреватель или другое дополнительно присоединенное нагревательное устройство.

Преимущества

Низкие эксплуатационные расходы благодаря инверторному управлению компрессором. Частота вращения компрессора регулируется в зависимости от потребности в тепле/холоде. При работе на нагрев система имеет самый большой в отрасли коэффициент COP - 4,08~4,44*

  • Объединив бак для горячей воды с водяным теплообменником внутреннего блока, удалось получить компактный размер блока - основание 600х650 мм. Схемы электропроводки и фреонового трубопровода упростились с изменением конструкции внутреннего блока.
  • Максимальная температура подаваемой воды 65°С при условии использования дополнительного нагревателя достаточной мощности, чтобы система могла компенсировать нерегулярное и избыточное потребление горячей воды (при использовании только компрессора макс. температура воды 58°С).
  • Различные установки температуры дезинфекции в зависимости от требований конкретной страны.

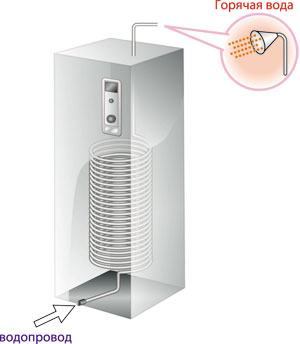

  • Достаточное давление воды и ее качество поддерживаются благодаря прямой подаче воды, а не использованию воды из бака, это же снижает риск появления бактерий легионеллы.

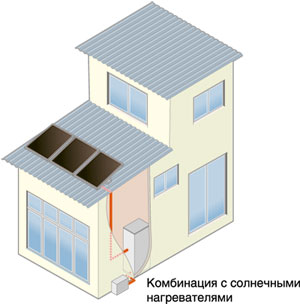

  • Возможность подсоединения к внешним источникам тепла, включая солнечные коллекторы. Более подробная информация представлена в руководстве по монтажу.
  • Возможность подключения внешних источников тепла, включая солнечные нагреватели.

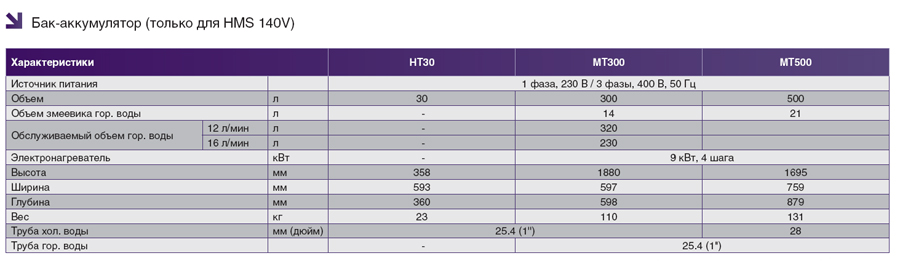

БАК-АККУМУЛЯТОР


только для HMS 140V
